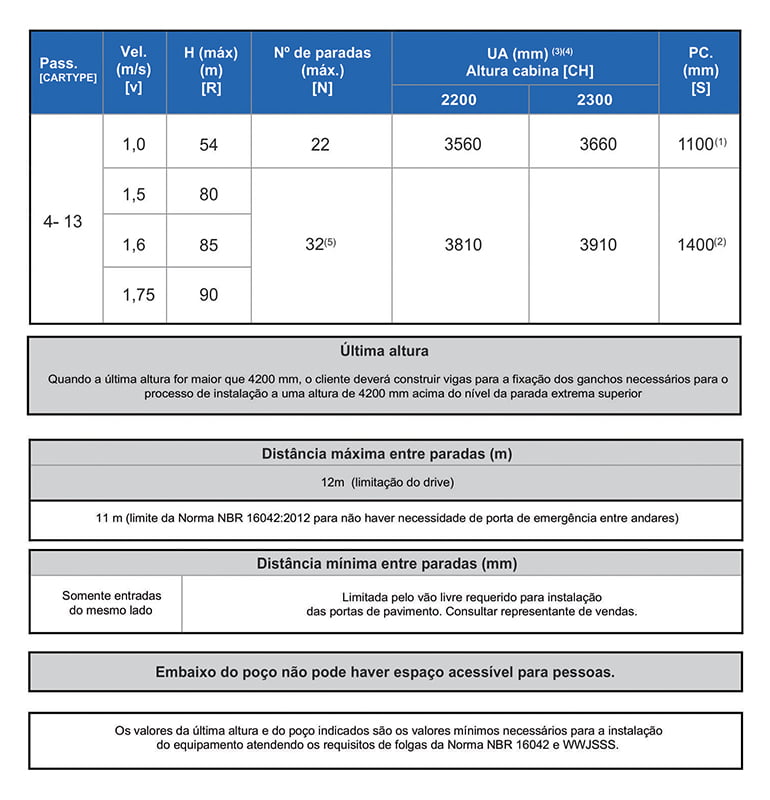

Notas:

Os esforços resultantes na estrutura da caixa serão informados na Planta de Montagem.

1 – O poço deve ser de 1400 mm quando percurso for acima de 45 metros e capacidade de 1000kg.

2 – Onde a profundidade do poço for maior que a recomendada, prever pilastras de concreto (feitas pelo cliente) para suportarem os apoios de guias e para-choques.

3 – Quando HD for superior ao indicado em (****máx.) adicionar 200 mm ao UA indicado.

4 – Última altura especial para guarda corpo de altura 1000mm (somente sob consulta).

5 – Limitado a 30 paradas (somente sob consulta).
